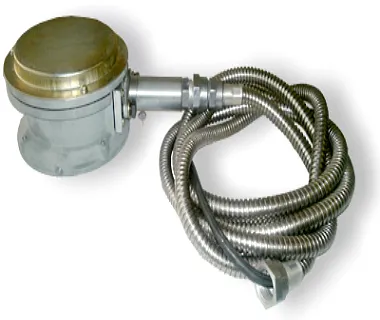

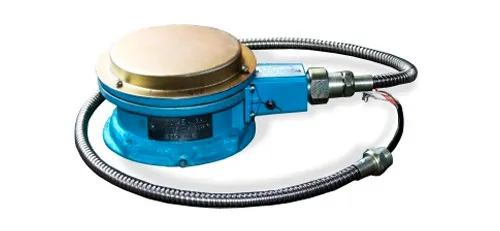

Устройство съема сигнала УСС-Б-70/25

Устройство съема сигнала УСС-Б-70/25

Артикул: 0567
от 16 470.00

Характеристики:

  • Напряжение питания, В ~12
  • Ток потребления, А не более 0,03
  • Максимальная частота вращения вала, об/мин 500
  • Количество импульсов за один оборот вала 25,50,70
  • Температура окружающей среды от минус 40 °С до плюс 50 °С

Устройство съема сигнала типа УСС-Б-70/25/50 предназначено для преобразования величины угла поворота вала в электрические импульсы с последующей передачей их по линии связи. Может устанавливаться на счетчики типа ПЖ, ППО-25, ППО-40 и ППВ-100/150. Работает совместно с вторичным прибором, контроллером типа КУП для управления топливораздаточными и газонаполнительными колонками, с электронным цифровым отсчетным указателем разового и суммарного учета топлива.

Принцип преобразования угла поворота вала в электрические импульсы (сигналы) фотоэлектрический. Формирование импульсов (сигналов) осуществляется при помощи дискового обтюратора и щелевого оптрона.

Длина линии связи до 1500 метров. Конструкция устройства УСС-Б-25/50/70 обеспечивает возможность опломбирования, исключающую доступ к элементам, влияющим на метрологические показатели.

Модификации и применяемость устройств съема сигнала УСС-Б-70/25/50 в составе изделий

Наименование Применяемость Цена импульса, л (литр) Масса изделия, кг
устройство УСС-Б-25 счетчики жидкости ППО-40/0,6-СУ; ППВ-100/1,6-СУ; ППВ-150/6,4-СУ; ППВ-100/6,4-СУ; ППВ-150/6,4-СУ 1 или 0,1 2,0
устройство УСС-Б-70 ППО-25/1,6-СУ, КГН 0,01
устройство УСС-Б-50* 1КЭД, 2КЭД

Технические характеристики устройства съема сигнала УСС-Б-25/70/50

Наименование Значение
Напряжение питания, В ~12
Ток потребления, А не более 0,03
Максимальная частота вращения вала, об/мин 500
Количество импульсов за один оборот вала 25,50,70
Температура окружающей среды от минус 40 °С  до плюс 50 °С
Взрывозащита 2ExmIIT6 ( во взрывоопасных зонах класса 1 или 2 по ГОСТ Р 51330.9-99)
Средняя наработка на отказ, часов 100 000
Установленный срок службы, лет 6
Полный срок службы, лет 10
Гарантийный срок эксплуатации, лет 12

Изоляция электрических цепей УСС-Б-25/70 относительно корпуса и между собой должны выдерживать в течении одной минуты действие испытательного напряжения частотой до 65 Гц при температуре плюс — не менее 1500 В, а при верхнем значении относительной влажности равной 95 +3% — не менее 900 В.

Подключение УСС-Б-25/70 к устройству внешних цепей управления должно осуществляться кабелем с изоляцией, стойкой к действию нефтепродуктов.

Напряжение питания, В ~12
Ток потребления, А не более 0,03
Максимальная частота вращения вала, об/мин 500
Количество импульсов за один оборот вала 25,50,70
Температура окружающей среды от минус 40 °С до плюс 50 °С
Взрывозащита
Средняя наработка на отказ, часов 100 000
Установленный срок службы, лет 6
Полный срок службы, лет 10
Гарантийный срок эксплуатации, лет 12
