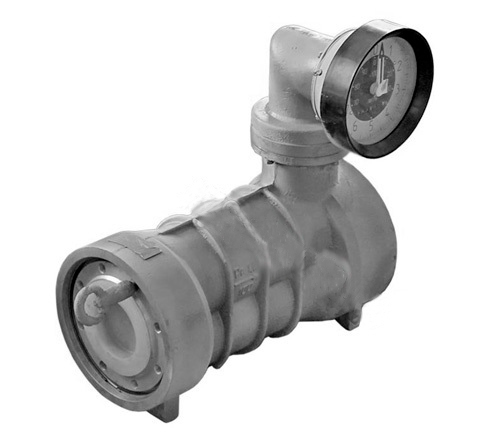

Cчетчик жидкости ППВ-100/6,4 класс точности 0,5 (винтовой)

Артикул: 0561
Гарантия от производителя
от 161 050.00 руб.

Характеристики:

  • Масса, кг:135,0
  • Рабочие давление6.4Мпа
  • Проход условный, ммДу100
  • Цена деления отсчетного устройства, л10
  • Температура изм. жидк., °Сот -50 до +50

НАЗНАЧЕНИЕ

Винтовой счетчик жидкости ППВ (первичный преобразователь винтовой) применяется для учета объема нефтепродуктов (керосин, бензин, дизельное топливо, масло) с вязкостью от 0,55 до 300 сСт и температурой перекачиваемой жидкости от минус 50 до плюс 70 градусов по Цельсию. Счетчики ППВ выпускаются в двух вариантах - рассчитанных на рабочее давление до 1,6 Мпа и до 6.4 Мпа.

ПРИНЦИП РАБОТЫ

Принцип работы счетчика винтового СЖ-ППВ-100-1,6-СУ похож на работу винтового конвейера. Два шнековых вала, расположенных продольно друг к другу и связанных между собой через блок шестерен, под давлением перекачиваемой жидкости приводятся во вращение, отмеряя за каждый оборот определенное количество жидкости, передавая вращение через шестерни на магнитную муфту. В свою очередь, магнитная муфта счетчика жидкости СЖ-ППВ-100 передает вращение в счетное устройство, тем самым преобразует вращение валов в единицы объема измеряемой жидкости.

КОМПЛЕКТАЦИЯ

По желанию заказчика счетчик жидкости винтовой СЖ-ППВ-100-1,6-СУ комплектуется самым простым и надежным счетным устройством механическим (СУ) или более современным устройством съема сигнала (УСС), которое работает в паре с контроллером КУП (контроллер универсально программируемый), и способно отображать суммарный, разовый и мгновенный расход перекачиваемой жидкости.

УСТАНОВКА

Счетчики СЖ-ППВ-100-1,6-СУ устанавливаются на стационарные установки слива налива нефтепродуктов, а так же на передвижные перекачивающие топливо - заправочные модули. Счетчик жидкости ППВ-100 устанавливается в технологический разрыв топливного трубопровода и крепится при помощи болтов к ответным фланцам.

РЕКОМЕНДАЦИИ ОТ ЗАВОДА ИЗГОТОВИТЕЛЯ

Для долгой и надежной работы перед счетчиком жидкости СЖ-ППВ-100-1,6-СУ в обязательном порядке завод изготовитель рекомендует устанавливать фильтр жидкости ФЖУ, тем самым защищая все механизмы винтового счетчика от всех видов механических загрязнений.

Счётчики СЖ-ППВ-100, откалиброванные и поверенные в заводских условиях на поверочной установке, предназначены для работы в линейных режимах изменения расхода: плавный пуск, работа на стабильном расходе, плавный останов.

Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на винтах счетчика, а также содержать волокнистые включения.

ОБСЛУЖИВАНИЕ

Межповерочный интервал: не реже 1 раза в 2 года.

ГАРАНТИЙНЫЙ СРОК

Гарантийный срок 12 месяцев.

Масса, кг: 135,0
Рабочие давление 6.4Мпа
Проход условный, мм Ду100
Цена деления отсчетного устройства, л 10
Температура изм. жидк., °С от -50 до +50
Диапазон расходов, м3/ч 15-180
Присоединение к трубопроводу Фланцевое
Диапазон вязкости измеряемой жидкости, мм2/с 0,55-1,1; 1,1-6,0; 6,0-60; 60-300
