УСН «Поток-175 ГМ»

Принцип работы установки «ПОТОК-175ГМ» основан на объединении операций по подогреву и сливу вязких нефтепродуктов в один технологический процесс с использованием гидромеханической энергии и явления рекуперации теплоэнергии.

Особенности конструкции: Внутри сливного трубопровода УСН «ПОТОК-175ГМ» проходит напорный трубопровод Ду50, по которому горячий нефтепродукт поступает в цистерну и распыляется. Внутри оголовника УСН «ПОТОК-175ГМ» находится гидромонитор телескопического типа, оснащенный соплами. Конструкция сопел позволяет осуществлять распыление струй в радиусе до 6м, по всей длине и ширине цистерны.

Распыляясь внутри цистерны, горячий нефтепродукт размывает основную массу продукта, которая под действием насоса стекает по основному трубопроводу УСН «ПОТОК-175ГМ» и отправляется в резервуар Заказчика.

• Повышенная долговечность за счет высокого качества изготовления подшипниковых узлов и специально разработанных уплотнений. Испытания показали эффективную работу установки в течение 8000 циклов (в 4 раза больше параметров, предусмотренных ГОСТ).
• Абсолютная герметичность и надежность соединения установки со сливной горловиной цистерны за счет чрезвычайно простого устройства, фиксирующего захваты оголовника в установленном положении.
• Механизм компенсации веса, внедренный в конструкцию установки, позволяет легко маневрировать установкой, осуществлять подведение установки к патрубку цистерны одному оператору, не прикладывая особых усилий (не более 5 кгс).

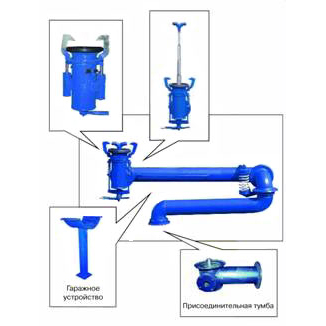

• Установка «ПОТОК-175 ГМ» комплектуется гаражным устройством и присоединительной тумбой (основанием).

Гаражное устройство предназначено для фиксации установки в нерабочем положении, исключающим ее контакт с подвижным составом в нерабочее время.

Использование устройства позволяет также снизить консольную нагрузку на опорный шарнир, что способствует увеличению срока его службы.

Присоединительная тумба (основание) служит для подключения установки к напорному коллектору и основной магистрали нефтепровода.

Отличительные особенности УСН «ПОТОК-175ГМ»:

• максимально исключает обводнение сливаемых нефтепродуктов: технология применения предусматривает способ разогрева и слива с полным исключением обводнения;
• сокращает время обработки цистерн при подогреве и сливе. Длительность цикла, установленная на практике — 6 часов, что отвечает требованиям ЖД;
• исключает вероятность несанкционированного розлива и загрязнения наружной поверхности цистерн, эстакады и окружающей территории;
• обеспечивает пожарную безопасность на месте проведения работ.
• за счет управления соплами размыва, оператор обеспечивает полностью разогрев застывшего нефтепродукта, исключая появление наростов на внутренних стенках ж/д цистерн, добиваясь полного опорожнения цистерны, что является неукоснительным требованием ж/д.
• различное направление сопел гидромонитора в зависимости от продукта (15гр.вверх; 15гр.вниз; горизонтально).
