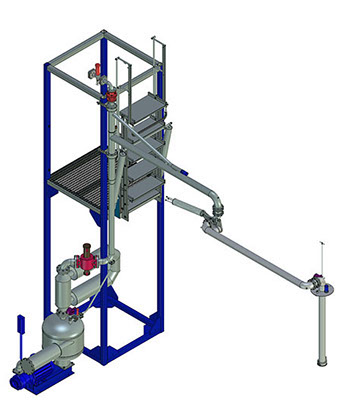

Автоматизированная система верхнего налива АСВН-100

Под заказ

Гарантия от производителя

от 4 900 000

* Цена варьируется в зависимости от курса валют * Актуальность цен уточняйте по номеру телефона +7(905)793-43-44

Характеристики:

Диаметр условного прохода стояка, мм100
Зона обслуживания стояка верхнего налива при высоте а/ц 2500мм, м± 2,9
Зона обслуживания стояка верхнего налива при высоте а/ц 3500мм, м± 3,1
Температура окружающей среды для кл. исп. У2, °Сот - 40 до + 50
Температура окружающей среды для кл. исп. ХЛ2, °Сот - 60 до + 50

Диаметр условного прохода стояка, мм	100
Зона обслуживания стояка верхнего налива при высоте а/ц 2500мм, м	± 2,9
Зона обслуживания стояка верхнего налива при высоте а/ц 3500мм, м	± 3,1
Температура окружающей среды для кл. исп. У2, °С	от - 40 до + 50
Температура окружающей среды для кл. исп. ХЛ2, °С	от - 60 до + 50
Сейсмичность	С0
Предел основной допускаемой относительной погрешности комплексов, %	0.15/0.25/0.5
Вязкость измеряемой жидкости с содержанием твердых взвешенных частиц в кол-ве не более 0,2% и размером не более 0,2мм, мм2/с (сСт)	0,55-200
Производительность одного стояка, м3/ч	30-100
Рабочее давление, МПА (кгс/см2), не более	0,25(2,5)
Единица измерения для отпуска нефтепродукта	Задание дозы в литрах, кг* *при заказе с массовым расходомером
Показания на дисплее контроллера (установлен на посту налива)	отпущено (последняя заданная доза), л, кг* задано (текущее задание), л, кг* мгновенный расход, м3/ч объем отпущенный по дозе в данный момент, л/масса отпущенная по дозе в данный момент/кг Температура продукта, °С, Состояние датчиков положений, УЗА при
Дискретность задания дозы в объёмных единицах, л	1
Верхний предел показаний электронного сумматора контроллера	99999999
Напряжение питания электрических узлов, В	220±5% – Шкаф управления, стояк налива 380±5% – эл. двигатель насоса
Потребляемая мощность на один стояк, кВт	11
Информационная связь центрального блока управления ЦБУ	Интерфейс RS-485
Тонкость фильтрации фильтра, мкм	100
Тип применяемого насоса	Центробежный, шестерёнчатый или пластичный
Тип применяемого счетчика	Массовый расходомер кориолисова типа
Тип применяемого датчика предельного уровня при верхнем наливе	Ультразвуковой сигнализатор
Диаметр горловины а/ц, мм	300
Высота обслуживаемых а/ц, мм	2500-3900
Диаметр котла обслуживаемых автоцистерн, мм	1200-2200
Наливной наконечник верхнего налива	Телескопический для закрытого налива, с датчиком уровня, датчиком положения и кнопкой СТОП
Материал шарнирного трубопровода, опорных стоек	Сталь 3 для исп. У2 09Г2С для исп. ХЛ2
Материал шарниров	Сталь 45 с термообработкой
Материал уплотнений шарнирных соединений	Маслобензостойкая резина
Материал проточной части наливного наконечника	Алюминиевый сплав АМг5
Материал крышки наконечника	Алюминиевый сплав
Материал рукава отвода паров	Сталь
Покрытие комплекса	Покрытие ступенек лестницы и трапа: Грунтовка, краска
Балансировка стояка, трапа	Пружинный Амортизатор
Гарантийный срок эксплуатации	12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя
Срок службы АСН, лет	8
Масса комплекса, кг, не более	9000

Измерительный комплекс, предназначенный для верхнего дозированного налива маловязких неагрессивных жидкостей, оснащен коммерческим учетом в объемных и массовых единицах. Устройство оснащено объемным счетчиком или массовым расходомером кориолисова типа, а также насосом, позволяющим работать с наземными и заглубленными резервуарами. Комплекс применяется для обслуживания одного отсека автоцистерны через один наливной стояк.

Срок готовности к отгрузке 5-7 дней после оплаты.
